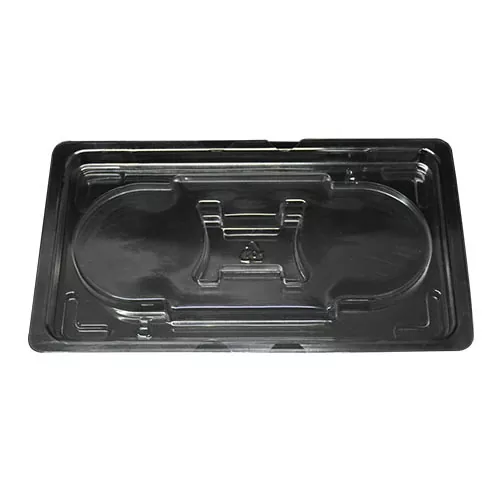

بسته بندی ترموپلاستیک ضد الکتریسیته ساکن برای اتصالات الکترونیکی

بسته بندی ترموپلاستیک ضد الکتریسیته ساکن برای اتصالات الکترونیکی کارخانه Shunxin از ورق های PET/PS/PP ساخته شده است و عملکرد دائمی اتلاف استاتیک را ارائه می دهد. این سینی در گریدهای ضد الکتریسیته ساکن، نیمه رسانا و رسانا موجود است که با توجه به حساسیت اجزای مختلف الکترونیکی می توان آنها را به صورت انعطاف پذیر انتخاب کرد. قالب‌ها را می‌توان بر اساس نقشه‌های سه بعدی رابط یا نمونه‌های فیزیکی، با دقت شیار ≤±0.1 میلی‌متر برای موقعیت‌یابی دقیق توسعه داد. دنده های تقویت کننده و ساختارهای موقعیت یابی در اطراف سینی ارائه شده است که امکان انباشته شدن پایدار بیش از 10 لایه را فراهم می کند. ابعاد بیرونی، سوراخ های تعیین موقعیت، و گوشه های ضد مونتاژ نادرست همگی قابل سفارشی سازی هستند.

مزایای محصول

1. سه درجه ضد الکتریسیته ساکن - درجه ضد الکتریسیته ساکن (10⁹~10111Ω) / درجه نیمه رسانا (106~106Ω) / درجه رسانا (10³~106Ω)، به طور انعطاف پذیر با توجه به حساسیت جزء انتخاب شده است.

2. موقعیت‌یابی دقیق ± 0.1 میلی‌متر - تحمل شیار را می‌توان در 0.1 ± میلی‌متر کنترل کرد، و اتصالات را بدون لرزش، افتادن یا واژگونی در موقعیت ایمن نگه داشت.

3. سفارشی‌سازی ویژه اتصال‌دهنده – شکاف‌های موقعیت‌یابی اختصاصی را می‌توان برای سرصفحه‌های پین، کانکتورهای برد به برد، کانکتورهای دایره‌ای و دیگر انواع رابط‌ها سفارشی کرد تا اشکال مختلف محصول را در خود جای دهد.

4. طراحی قابل انباشته – دنده‌های تقویت‌کننده و ساختارهای موقعیت‌یابی، انباشتگی پایدار بیش از 10 لایه را امکان‌پذیر می‌سازد، در حالی که تودرتو به صرفه‌جویی در فضای ذخیره‌سازی کمک می‌کند.

5. سازگار با خطوط تولید خودکار - با پشتیبانی از اسکن بارکد MES و قابلیت ردیابی، می‌توان ابعاد بیرونی، سوراخ‌های تعیین موقعیت، و گوشه‌های ضد مونتاژ نادرست را سفارشی کرد.

6. گزینه‌های چندگانه مواد - PET (دوستانه با محیط‌زیست، بسیار شفاف و مناسب برای مطابقت با صادرات)، PS (اقتصادی)، PP (مقاوم در برابر دما و مواد شیمیایی) و مواد دیگر

7. سطح قابل انعطاف - شفاف (برای بازرسی بصری) / سیاه (برای عملکرد رسانا یا کاهش تداخل نور) / جمع شده (برای محافظت در برابر لغزش و خراش)

سناریوهای کاربردی

1: ساخت کانکتور الکترونیکی: گردش تولید و بسته‌بندی محصول نهایی برای هدر پین‌ها، سوکت‌های پین، کانکتورهای برد به برد، اتصالات سیم به برد، و کانکتورهای دایره‌ای

2: کارگاه‌های تولید SMT: سینی‌های تامین قطعات و محل قرارگیری کانکتورها قبل از مونتاژ SMT

3: بسته بندی و آزمایش نیمه هادی: حمل و نقل و جابجایی آنتی استاتیک اجزای رابط در طول بسته بندی و آزمایش در سطح تراشه

4: الکترونیک خودرو: بسته بندی ضد استاتیک و گردش لجستیک برای اتصالات خودرو و پایانه های دسته سیم

5: مونتاژ لوازم الکترونیکی مصرفی: تغذیه اجزا و بسته‌بندی محصول نهایی برای اتصالات داخلی مورد استفاده در تلفن‌های همراه، رایانه‌ها و سایر دستگاه‌های الکترونیکی

6: الکترونیک پزشکی: بسته بندی ضد استاتیک و حمل و نقل اتصالات دقیق در داخل تجهیزات پزشکی

صنایع معمولی: ساخت کانکتور، مونتاژ SMT، بسته بندی و آزمایش نیمه هادی، الکترونیک خودرو، مونتاژ لوازم الکترونیکی مصرفی، دستگاه های پزشکی

سوالات متداول

Q1: تفاوت بین یک سینی اتصال الکترونیکی ضد الکتریسیته ساکن و یک سینی معمولی ترموفرم شده چیست؟

الف: سینی های گرماساز معمولی عایق هستند و می توانند به راحتی بارهای ساکن را بدون اتلاف آنها جمع کنند. بنابراین تماس با قطعات الکترونیکی حساس ممکن است باعث آسیب تخلیه الکترواستاتیک (ESD) شود. سینی های ضد الکتریسیته ساکن از پرکننده های رسانا اضافه شده به مواد یا پوشش های ضد الکتریسیته ساکن روی سطح استفاده می کنند تا مقاومت سطح را در محدوده 106~10⁹Ω حفظ کنند، که به بارهای استاتیکی اجازه می دهد به سرعت از بین بروند و خطر ناشی از تجمع استاتیک را کاهش دهند. این یک اقدام حفاظتی حیاتی برای بسته بندی اتصال دهنده های الکترونیکی است.

Q2: اتصال دهنده ها در داخل سینی چگونه محکم می شوند؟ آیا آنها در حین حمل و نقل جابجا خواهند شد؟

A: سینی های ضد الکتریسیته ساکن Shunxin با توجه به شکل اتصال دهنده ها، با تحمل شیار در ± 0.1 میلی متر کنترل می شود. محصولات هدر پین از شکاف های کشیده برای محکم کردن هر دو انتهای پایه پین ​​استفاده می کنند. اتصالات تخته به برد از شیارهای مسطح متناسب با خطوط محصول استفاده می کنند. اتصال دهنده های دایره ای از ساختارهای موقعیت یابی حلقه ای شکل برای نگه داشتن محفظه استفاده می کنند. پس از قرار دادن در سینی، کانکتورها بدون تکان دادن، افتادن یا واژگونی به طور ایمن در جای خود باقی می مانند.

Q3: آیا عملکرد ضد الکتریسیته ساکن دائمی است یا با گذشت زمان کاهش می یابد؟

پاسخ: سینی های ضد الکتریسیته ساکن Shunxin از پرکننده های رسانا اضافه شده به مواد ورق یا پوشش های دائمی ضد الکتریسیته ساکن برای ارائه عملکرد ضد الکتریسیته ساکن طولانی مدت استفاده می کنند که معمولاً با گذشت زمان یا استفاده مکرر کاهش نمی یابد. با این حال، قرار گرفتن طولانی مدت در محیط های با دمای بالا یا رطوبت بالا، یا اصطکاک مکرر، ممکن است باعث تغییرات جزئی در عملکرد سطح شود. بازرسی های نقطه ای منظم توصیه می شود.

Q4: آیا می توان سینی ها را با خطوط تولید خودکار سازگار کرد؟

ج: بله. ابعاد بیرونی، سوراخ های موقعیت یابی و گوشه های ضد مونتاژ سینی های ضد الکتریسیته ساکن Shunxin را می توان با توجه به تجهیزات خودکار مشتری سفارشی کرد. سینی ها دقت ابعادی بالا و استحکام پایداری را ارائه می دهند و می توانند با عملیات خودکار مانند ماشین های قرار دادن SMT و جابجایی رباتیک سازگار شوند.
